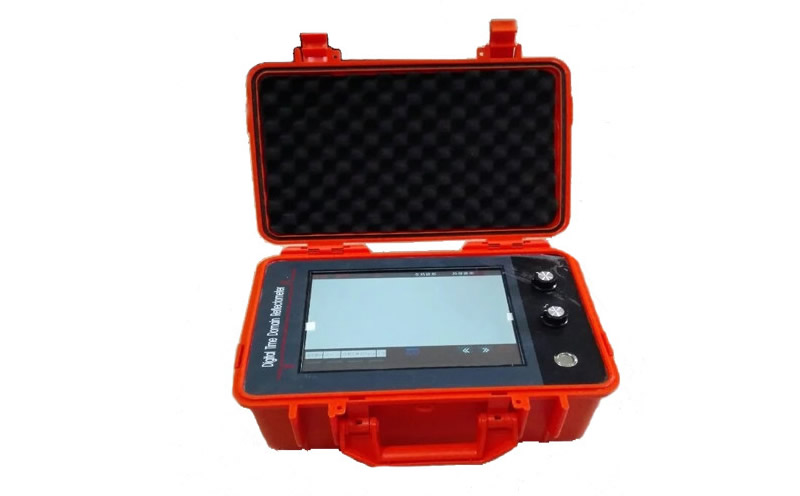

陜西意聯專家淺析【電纜故障定位儀】計算公式和操作使用方法：高精度電纜故障定位儀計算公式及操作使用說明：探頭到故障點的距離就可以下列公式計算：S=Vt由上圖可知，當進行沖擊高壓放電定點時，電磁波傳感器接收到由電纜輻射出的電磁信號后，送至CPU數據處理，并啟動計數器開始記數。
當聲波探頭接收到振動波時，數據處理器產生中斷信號，使計數器停止記數并顯示故障點至探頭的距離讀數。當再次沖擊放電時，重復上述過程，并刷新前一次的數據。聲波信號經音頻放大器放大后可由耳機監聽，配合數顯準確定點。
若探頭距離故障點過遠（大于22.6米）或由于聲波信號太弱，則探頭接收不到聲波形不成記數中斷，數顯距離顯示為22.6或22.7米。即到22.6米時，還沒有接收到聲波就自動截止記數，并顯示zui大距離22.6或22.7米。
a、連接耳機和拾音探頭
首先將拾音探頭與機殼側面上信號輸入插座對位用連接線連接（四芯插頭座間有對位槽），并將插頭旋鈕旋緊，再將耳機插頭插入耳機插座。
b、打開儀器電源開關
按電源“開關”鍵接通電源。電源接通后儀器自檢進入待檢測狀態。顯示屏處于全頻段單點記錄模式。
c、頻段選擇
打開儀器電源開關后，儀器處于全頻段單點記錄模式，頻段選擇鍵可以來回切換4個頻段，選擇正確的頻段能更好地濾除外界噪音的干擾，操作人員可以根據的外界噪音情況和自身喜好選擇頻段。
d、模式選擇
模式一， ，單點記錄模式，在這種模式下，按一下存儲鍵可以記錄一個點的聲波強度和電磁場強度，一屏可以存儲9個不同位置的聲磁信號強度，可以對這幾個點進行對比和分析。
e、聲波和電磁波放大倍數調節
聲波調節旋鈕是用來調節聲波放大倍數的，如需要提高靈敏度，就順時鐘旋轉調節旋鈕，反之，則逆時鐘旋轉；電波調節旋鈕是用來調節電磁波放大倍數的，如需要提高電磁波接收靈敏度，就順時鐘旋轉調節旋鈕，反之，則逆時鐘旋轉。
